Pembentukan Bayangan pada Alat Optik dan Sifat-Sifat Cahaya

IPA KELAS 8 SEMESTER 2 -- Kamu dapat melihat alam sekitar dengan indera penglihatan. Benda-benda di sekitarmu dapat di lihat karena benda tersebut memantulkan cahaya. Bagaimana cara matamu dapat melihat benda dan bagaimana cara benda memantulkan cahaya? Ayo pelajari pada bab ini dengan semangat!

A. Pembentukan Bayangan pada Alat Optik

1. Sifat-Sifat Cahaya

Mungkin di antara kamu masih ada yang bertanya-tanya tentang cahaya, karena kita tidak mengetahui wujud dan tidak dapat memegang cahaya. Cahaya tidak mempunyai wujud, namun cahaya ada di sekitar kamu dan dapat dirasakan keberadaannya.

Untuk mengenali cahaya, kita perlu mengetahui dan memahami sifat-sifat cahaya dan penggunaannya pada alat-alat optik.

a. Cahaya Merambat Lurus

Cahaya merambat ke semua arah. Misalnya, jika lilin atau lampu yang kamu nyalakan di tempat gelap, maka kamu akan melihat bahwa daerah yang ada di sekitar lilin atau lampu tersebut akan terang. Bagaimanakah arah rambatan cahaya? Untuk mengetahuinya lakukan kegiatan berikut.

AYO KITA COBA

Perambatan Cahaya

Apa yang harus kamu persiapkan?

1. Lampu atau lilin

2. Kertas

3. Gunting

Apa yang harus kamu lakukan?

1. Lakukan percobaan ini di tempat gelap atau remang-remang.

2. Lubangi kertas pada bagian tengahnya.

3. Susunlah set percobaan seperti pada Gambar 10.1. Mintalah bantuan temanmu untuk memegangi kertas.

4. Nyalakan lampu/ lilin. Amati bayangan yang terbentuk. Bagaimanakah arah rambatan cahaya lampu lilin?

5. Ulangi langkah 4, amati bayangan yang terbentuk. Dapatkah kamu melihat arah rambatan cahaya?

6. Apa yang terjadi jika kedua lubang pada kertas tersebut tidak diletakkan dalam satu garis lurus?

b. Cahaya dapat dibiaskan

Bagaimana cahaya dapat dibiaskan atau seolah-olah dibiaskan? Untuk mengetahuinya coba lakukan kegiatan berikut.

AYO KITA COBA

Mengapa Sendok Terlihat Bengkok?

Apa yang harus kamu persiapkan?

1. Sendok

2. Air

3. Gelas kimia, jika tidak ada gunakan gelas bening

Apa yang harus kamu lakukan?

1. Isi gelas dengan air hingga terisi ¾ gelas.

2. Masukkan sendok ke dalam air dengan posisi seperti pada gambar.

3. Amati bentuk sendok yang berada di atas air dan di dalam air.

Jawablah pertanyaan berikut, tuliskan jawabanmu pada buku IPA!

1. Apa yang terjadi pada sendok? Mengapa peristiwa tersebut dapat terjadi? Jelaskan!

2. Mengapa cahaya dibiaskan saat melalui medium yang berbeda kerapatannya?

3. Gambarkan diagram yang dapat menjelaskan proses terjadinya pembiasan pada sendok!

Apa yang dapat kamu simpulkan dari percobaan tersebut?

Cahaya akan dibiaskan ketika melalui medium dengan kerapatan yang berbeda. Kecepatan cahaya akan menurun saat memasuki air atau medium yang lebih rapat. Semakin besar perubahan kecepatan cahaya saat melalui dua medium yang berbeda, akan semakin besar pula efek pembiasan yang terjadi. Namun, pembiasan tidak akan terjadi saat benda dicelupkan dalam posisi tegak lurus (perhatikan pola pembiasan pada Gambar 10.3)

AYO KITA PAHAMI

Kamu pasti pernah melihat bayang-bayang benda. Apa sebenarnya bayang-bayang itu? Bayang-bayang terjadi sebagai akibat cahaya merambat pada garis lurus. Bayang-bayang merupakan suatu daerah gelap yang terbentuk pada saat sebuah benda menghalangi cahaya yang mengenai suatu permukaan. Jika sumber cahaya cukup besar, bayang-bayang sering terdiri atas dua bagian. Apabila cahaya tersebut terhalang seluruhnya, terbentuklah umbra, yaitu bagian pertama bayang-bayang yang sangat gelap. Daerah di luar umbra menerima sebagian cahaya, terbentuklah penumbra, yaitu bagian kedua bayangbayang yang terletak di luar umbra dan tampak berwarna abu-abu kabur.

c. Cahaya dapat dipantulkan

Apakah kamu dapat membedakan benda-benda berdasarkan warnanya? Apa yang menyebabkan demikian? Cahaya memiliki sifat dapat dipantulkan jika menumbuk suatu permukaan bidang. Pemantulan yang terjadi dapat berupa pemantulan baur dan pemantulan teratur. Pemantulan baur terjadi jika cahaya dipantulkan oleh bidang yang tidak rata, seperti aspal, tembok, batang kayu, dan lainnya. Pemantulan teratur terjadi jika cahaya dipantulkan oleh bidang yang rata, seperti cermin datar atau permukaan air danau yang tenang.

Pada pemantulan baur dan pemantulan teratur, sudut pantulan cahaya besarnya selalu sama dengan sudut datang cahaya (perhatikan Gambar 10.5). Hal tersebut yang menjadi dasar hukum pemantulan cahaya yang dikemukakan oleh Snellius. Snellius menambahkan konsep garis normal yang merupakan garis khayal yang tegak lurus dengan bidang. Garis normal berguna untuk mempermudah kamu menggambarkan pembentukan bayangan oleh cahaya.

Bunyi hukum pemantulan adalah sebagai berikut.

1.Sinar datang garis normal, dan sinar pantul terletak pada satu bidang datar.

2.Besar sudut datang sama dengan besar sudut pantul.

Jika dirumuskan adalah sebagai berikut.

Kemampuan kamu untuk membedakan warna, tidak terlepas dari sifat cahaya itu sendiri. Cahaya yang mengenai benda sebagian akan dipantulkan ke mata dan sebagian lagi akan diserap benda sebagai energi. Misalnya cahaya yang mengenai benda terlihat berwarna merah. Hal ini berarti spektrum cahaya merah akan dipantulkan oleh benda, sedangkan spektrum warna lainnya akan diserap oleh benda tersebut.

AYO KITA SELESAIKAN

1. Pada gambar di bawah ini, manakah yang menunjukkan sudut datang dan sudut pantul?

2. Jika sudut datang sebesar 300, berapakah besar sudut pantul yang terbentuk?

d. Cahaya merupakan Gelombang Elektromagnetik

Bayangkan saat ini kamu sedang berdiri di tepi pantai. Pada saat itu kamu melihat ombak yang sangat besar sedang melaju menuju ke arah kamu. Deburan ombak tersebut hanya memindahkan sejumlah energi dengan memindahkan mediumnya (air laut) karena angin. Hal ini dibuktikan dengan terdengarnya suara ombak (energi gerak menjadi bunyi).

Berbeda dengan gelombang laut, cahaya dapat mentransfer energi dari satu tempat ke tempat lainnya tanpa menggunakan medium sehingga cahaya merupakan gelombang elektromagnetik. Gelombang elektromagnetik terbentuk karena adanya perubahan medan magnet dan medan listrik secara periodik.

Salah satu fenomena yang dapat membuktikan bahwa cahaya itu mampu mentransfer energi adalah saat lilin yang dinyalakan di sebuah ruang yang gelap dan kemudian lilin tersebut dapat menerangi ruangan tersebut. Contoh lainnya adalah matahari yang memancarkan gelombang cahayanya melalui ruang angkasa (tanpa medium). Gelombang cahaya matahari memancar ke segala arah sampai ke bumi meskipun melalui ruang hampa udara. Hal ini berarti gelombang cahaya dapat merambat pada ruang kosong (hampa udara) tanpa adanya materi.

Berdasarkan frekuensinya, gelombang elektromagnetik ada bermacam-macam. Berikut klasifikasi gelombang elektromagnetik yang dikenal dengan spektrum elektromagnetik.

Cahaya Tampak

Sinar yang dapat dilihat oleh mata manusia adalah bagian yang sangat kecil dari spektrum elektromagnetik. Agar mudah memahaminya, perhatikan Gambar 10.7 yang menunjukkan spektrum cahaya tampak. Cahaya tampak adalah cahaya yang memiliki panjang gelombang elektromagnetik yang dapat dideteksi oleh mata manusia. Panjang gelombang cahaya tampak berkisar antara 400 nm sampai 700 nm, yang besarnya seratus kali lebih kecil dari pada lebar rambut manusia. Warna cahaya yang dapat kamu lihat tergantung pada panjang gelombang dari gelombang cahaya yang masuk ke mata.

2. Pembentukan Bayangan pada Cermin

Salah satu kegiatan yang mungkin kamu lakukan sebelum berangkat ke sekolah adalah berdiri di depan cermin, untuk melihat apakah kamu sudah rapi atau belum. Bahkan sering kali dalam perjalanan, kamu ditemani cermin. Tahukah kamu bahwa cermin yang kamu pakai untuk berkaca setiap hari adalah sebuah cermin datar?

Jika seberkas cahaya mengenai cermin datar maka cahaya tersebut dipantulkan secara teratur. Peristiwa pemantulan cahaya pada cermin datar menyebabkan pembentukan bayangan benda oleh cermin.

AYO KITA LAKUKAN

Bayangan oleh Cermin Datar

Apa yang harus kamu persiapkan?

1. Cermin datar berukuran minimal berukuran 30 cm x 30 cm.

2. Pensil, bulpen, buku, botol kecil atau benda lainnya yang ada di sekitar kamu.

Apa yang harus kamu lakukan?

1. Letakkan benda, misal botol kecil 15 cm di depan cermin datar.

2. Amati bayangan yang terjadi pada cermin.

Lakukan percobaan ini dengan cermat dan teliti agar kamu dapat memahami pembentukan bayangan pada cermin datar. Selain itu, jangan lupa bekerja sama dan berbagi tugaslah dengan teman satu kelompokmu.

Berdasarkan percobaan bayangan pada cermin datar, jawab dan tuliskan jawabanmu pada buku IPA!

1) Dimanakah letak bayangan yang dapat kamu amati pada cermin?

2) Bagaimanakah ukuran bayangan jika dibandingkan dengan ukuran benda?

a. Pembentukan Bayangan pada Cermin Datar

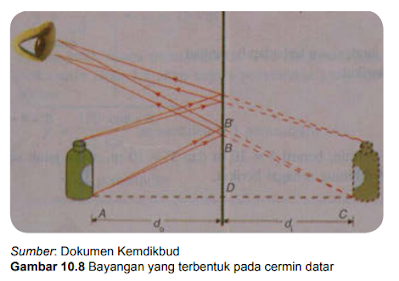

Pada saat menentukan bayangan pada cermin datar melalui diagram sinar, titik bayangan adalah titik potong berkas sinar-sinar pantul. Bayangan bersifat nyata apabila titik potongnya diperoleh dari perpotongan sinar-sinar pantul yang konvergen (mengumpul). Sebaliknya, bayangan bersifat maya apabila titik potongnya merupakan hasil perpanjangan sinar-sinar pantul yang divergen (menyebar).

Bayangan pada cermin datar bersifat maya. Titik bayangan dihasilkan dari perpotongan sinar-sinar pantul yang digambarkan oleh garis putus-putus.

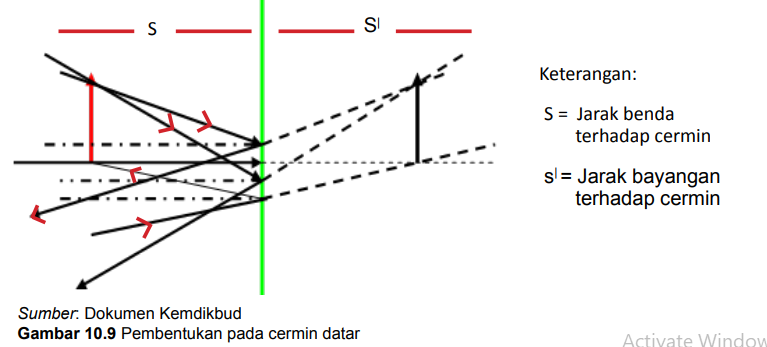

Untuk melukis pembentukan bayangan pada cermin datar dengan diagram sinar, ikutilah langkah-langkah berikut ini.

1) Lukis sebuah sinar dari benda menuju cermin dan dipantulkan ke mata, sesuai hukum pemantulan cahaya, yaitu sudut sinar datang harus sama dengan sudut sinar pantul.

2) Lukis sinar kedua sebagaimana langkah pertama.

3) Lukis perpanjangan sinar-sinar pantul tersebut di belakang cermin sehingga berpotongan. Perpotongan sinar-sinar pantul tersebut merupakan bayangan benda.

4) Jika diukur dari cermin, jarak benda terhadap cermin (s) harus sama dengan jarak bayangan terhadap cermin (s|).

b. Pembentukan Bayangan pada Cermin Lengkung

Pernahkah kamu mengamati kaca spion yang dipasang di kendaraan? Kaca yang dipasang pada spion adalah contoh dari cermin lengkung.

1) Cermin Cekung

Cermin lengkung adalah cermin yang permukaannya melengkung yang disebut juga lengkung sferis. Ada dua jenis cermin lengkung sederhana yaitu cermin silinder dan cermin bola. Pada subbab ini, kamu hanya akan mempelajari cermin bola, khususnya tentang cermin cekung dan cembung.

Cermin cekung dan cembung dianggap sebagai irisan permukaan yang berbentuk bola. Cermin cekung merupakan irisan permukaan bola yang bagian mengkilapnya terdapat di dalam sedangkan irisan permukaan bola yang bagian mengkilapnya terdapat di luar adalah cermin cembung. Agar dapat memahami unsur-unsur pada cermin cekung dan cembung. Perhatikan Gambar 10.11.

Bagian M adalah titik pusat kelengkungan cermin, yaitu titik pusat bola. Titik tengah cermin adalah O. Sumbu utama yaitu, OM, garis yang menghubungkan titik M dan O. Sudut POM adalah sudut buka cermin jika titik P dan M adalah ujung-ujung cermin.

AYO KITA PAHAMI

Pernahkah kamu mendengar istilah “cermin seribu bayangan”? Wahana ini biasanya ada di tempat-tempat wisata. Melalui cermin tersebut kamu dapat melihat secara langsung jumlah bayangan yang begitu banyak ketika kamu berada di antara dua cermin datar saling berhadapan dengan sudut tertentu. Nah, Bagaimana hal ini dapat terjadi?

Apabila dua buah cermin datar diletakkan saling berhadapan (bagian depan cermin menghadap ke ruang yang sama) dan mengapit besar sudut tertentu, maka kedua cermin ini akan membentuk bayangan yang banyaknya bergantung pada besar sudut antara kedua cermin. Agar kamu dapat memahami penjelasan di atas, perhatikan Gambar 10.10.

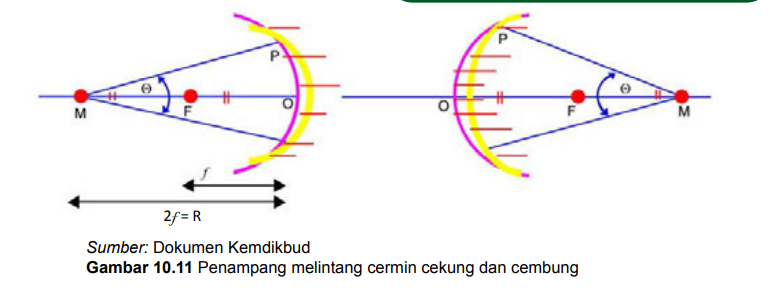

Berdasarkan Gambar 10.11, maka kita dapat menentukan unsur-unsur cermin lengkung, yaitu sebagai berikut.

a. Pusat kelengkungan cermin

Pusat kelengkungan cermin merupakan titik di pusat bola yang diiris menjadi cermin. Pusat kelengkungan cermin biasanya disimbolkan dengan M.

b. Vertex

Vertex merupakan titik di permukaan cermin dimana sumbu utama bertemu dengan cermin dan disimbolkan dengan O.

c. Titik api (titik fokus)

Titik api adalah titik pertengahan antara vertex dan pusat kelengkungan cermin dan disimbolkan dengan F.

d. Jari-jari kelengkungan cermin

Jari-jari kelengkungan cermin adalah jarak dari vertex ke pusat kelengkungan cermin. Jari-jari kelengkungan cermin biasanya disimbolkan dengan R.

e. Jarak fokus

Jarak fokus cermin adalah jarak dari vertex ke titik api dan disimbolkan dengan f.

Hukum pemantulan kedua yang menyatakan besar sudut datang sama dengan sudut pantul, berlaku pula untuk cermin lengkung. Pada cermin lengkung, garis normal adalah garis yang menghubungkan titik pusat lengkung cermin M dan titik jatuhnya sinar.

Jadi, garis normal pada cermin lengkung berubah-ubah, bergantung pada titik jatuh sinar. Misalnya, jika sinar datang dari K mengenai cermin cekung di B, maka garis normalnya adalah garis MB dan sudut datangnya adalah sudut KBM = α. Sesuai hukum pemantulan, maka sudut pantulnya, yaitu sudut MBC = α dan sinar pantulnya adalah sinar BC.

Sinar datang dari K mengenai cermin cekung di D, maka garis normalnya adalah garis MD dan sudut datangnya adalah sudut KDM = β. Sesuai hukum pemantulan, maka sudut pantulnya, yaitu sudut MDC = β, sedangkan sinar pantulnya adalah sinar DC. Hal yang sama berlaku juga pada cermin cembung.

Sinar-sinar Istimewa pada Cermin Cekung

a. Sinar datang sejajar sumbu utama akan dipantulkan melalui titik fokus.

b. Sinar datang melalui titik fokus akan dipantulkan sejajar sumbu utama.

c. Sinar datang melalui titik pusat kelengkungan cermin akan dipantulkan melalui titik pusat kelengkungan cermin pula.

Untuk melukis bayangan pada cermin cekung diperlukan minimal dua buah sinar stimewa. Akan tetapi, hasil akan lebih baik dan meyakinkan jika dilukis dengan tiga sinar istimewa sekaligus dengan langkah-langkah sebagai berikut.

a) Pilih sebuah titik pada bagian ujung atas benda dan lukis dua sinar datang melalui titik tersebut menuju cermin.

b) Setelah sinar-sinar datang tersebut mengenai cermin, pantulkan kedua sinar tersebut sesuai kaidah sinar istimewa cermin cekung.

c) Tandai titik potong sinar pantul sebagai tempat bayangan benda.

d) Lukis perpotongan sinar-sinar pantul tersebut.

Melukis pembentukan bayangan oleh cermin cekung

Persamaan Cermin Cekung

Persamaan cermin cekung digunakan untuk menyatakan hubungan kuantitatif antara jarak benda ke cermin (s), jarak bayangan ke cermin (s’), panjang fokus (f), dan jari-jari kelengkungan cermin (R). Jika dirumuskan adalah

Keterangan :

f = jarak fokus (cm)

s = jarak benda ke cermin (cm)

s' = jarak bayangan (layar) ke cermin (cm)

Selain persamaan tersebut kamu juga harus mengetahui rumus perbesaran pada cermin cekung. Rumus ini digunakan untuk mengetahui berapa kali perbesaran yang dihasilkan oleh pemantulan pada cermin cekung. Rumus perbesaran pada cermin cekung adalah

Keterangan :

M = perbesaran

s = jarak benda ke cermin (m)

h = tinggi benda

s’= jarak bayangan (layar) ke cermin (M)

h’= tinggi bayangan

Catatan

h’ positif (+) menyatakan bayangan adalah tegak (dan maya)

h’ negatif (-) menyatakan bayangan adalah terbalik (dan nyata)

2) Cermin Cembung

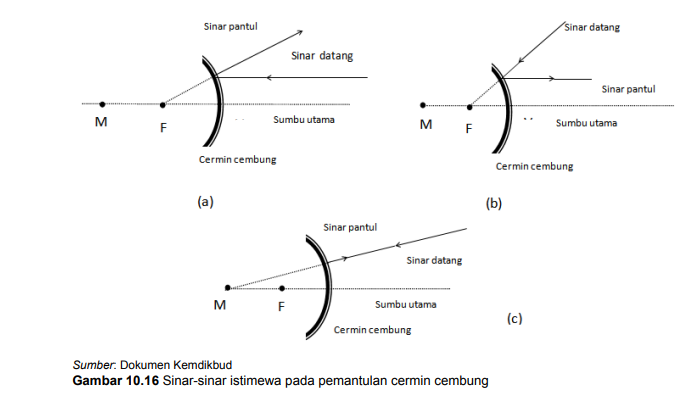

Sinar-sinar Istimewa pada Cermin Cembung

Pada cermin cembung juga berlaku hukum-hukum pemantulan, yaitu besarnya sudut datang sama dengan besarnya sudut pantul. Selain itu, pada cermin cembung juga berlaku sinar-sinar istimewa yaitu:

a) Sinar datang sejajar sumbu utama dipantulkan seolah-olah dari titik fokus (F).

b) Sinar yang datang menuju titik fokus (F) dipantulkan sejajar sumbu utama.

c) Sinar yang datang menuju titik pusat kelengkungan cermin seolah-olah berasal dari titik pusat kelengkungan tersebut.

Untuk melukis bayangan pada cermin cembung dibutuhkan minimal dua buah sinar istimewa dengan langkah-langkah sebagai berikut.

a) Pilih sebuah titik pada bagian ujung atas benda dan lukis dua sinar datang melalui titik tersebut menuju cermin.

b) Setelah sinar-sinar datang tersebut mengenai cermin, pantulkan kedua sinar tersebut sesuai kaidah sinar istimewa padacermin cembung.

c) Tandai titik potong sinar-sinar pantul atau perpanjangan sinar-sinar pantul sebagai tempat bayangan benda.

d) Lukis bayangan benda pada perpotongan perpanjangan sinar-sinar pantul tersebut.

Persamaan Cermin Cembung

Masih ingat dengan persamaan pada cermin cekung? Rumus-rumus yang berlaku untuk cermin cekung juga berlaku untuk cermin cembung. Namun, ada hal yang perlu diperhatikan yaitu titik fokus F dan titik pusat kelengkungan cermin M untuk cermin cembung terletak di belakang cermin. Oleh karena itu, dalam menggunakan persamaan cermin cembung jarak fokus (f) dan jari-jari cermin (R) selalu dimasukkan bertanda negatif.

Catatan

Dalam cermin cembung harga f dan R bernilai negatif (-)

3. Lensa

Pembentukan Bayangan pada Lensa

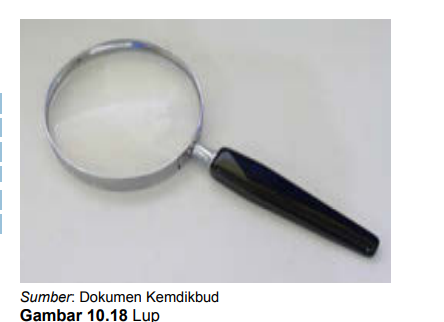

Pernahkah kamu menggunakan lup? Lup memiliki bagian utama berupa lensa cembung yang berfungsi untuk memperbesar ukuran benda yang akan diteliti. Lensa adalah benda bening yang memiliki permukaan berbentuk cekung atau cembung dan berfungsi untuk membiaskan cahaya.

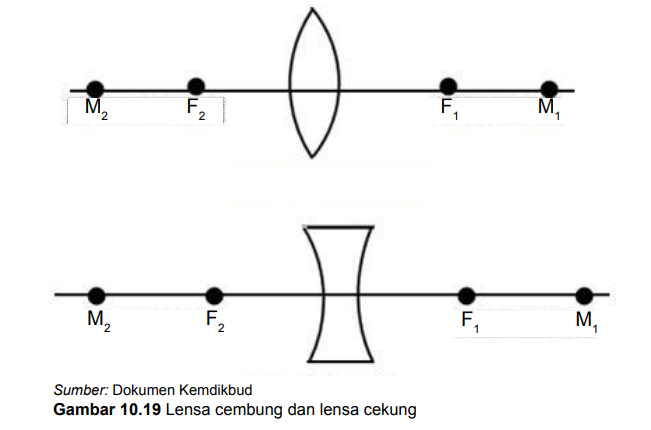

Lensa secara umum ada yang berbentuk cembung dan cekung. Perhatikan Gambar 10.19!

Sinar-sinar istimewa pada Pembiasan Cahaya oleh Lensa Cembung

Seperti pada pemantulan cahaya oleh cermin cembung dan cermin cekung, pembiasan cahaya pada lensa cembung dan cekung juga terdapat sinar-sinar istimewa sebagai berikut.

a) Suatu sinar datang sejajar sumbu utama lensa akan dibiaskan menuju titik fokus aktif (F1) di belakang lensa.

(2) Suatu sinar datang melalui titik fokus pasif (F2) di depan lensa akan dibiaskan sejajar sumbu utama.

(3) Suatu sinar datang melalui pusat optik lensa (O) akan diteruskan tanpa dibiaskan.

Ingatlah kembali tentang peristiwa pembiasan. Saat melalui 2 medium yang berbeda, besar kecepatan cahaya akan berubah, sehingga cahaya akan tampak dibelokkan, seperti pada peristiwa sendok yang tampak bengkok bila diletakkan di dalam gelas berisi air.

Melukis Pembentukan Bayangan pada Lensa Menggunakan Diagram Sinar

Bagaimanakah cara melukis pembentukan bayangan pada lensa? Jika sebuah benda diletakkan di depan lensa cembung akan membentuk bayangan, seperti ditunjukkan pada Gambar 10.21.

Pembentukan bayangan pada lensa cembung membutuhkan sekurang-kurangnya dua sinar istimewa. Sifat bayangan yang terbentuk pada lensa cembung bergantung pada posisi benda. Sifat bayangan pada lensa cembung dapat ditentukan melalui bantuan diagram sinar dan sinar-sinar istimewa. Selain melalui kegiatan di atas, sifat-sifat bayangan bend oleh lensa cembung juga dapat ditentukan melalui dalil Esbach sebagai berikut.

a) Jumlah nomor ruang benda (R) dengan nomor ruang bayangan (R’) sama dengan lima.

b) Untuk setiap benda yang nyata dan tegak, maka semua bayangan di depan cermin adalah nyata dan terbalik dan semua bayangan di belakang bayangan adalah nyata dan tegak.

c) Jika nomor ruang bayangan lebih besar dari nomor ruang benda, maka bayangan diperbesar.

d) Jika nomor ruang bayangan diperkecil daripada nomor ruang benda, maka bayangan diperkecil

Catatan

•Untuk lensa cembung, benda yang terletak di titik fokus positif (F2), maka bayangan terletak di tak hingga.

•Untuk lensa cembung, benda yang terletak di M2 bayangannya terletak di M1 dan bersifat maya, terbalik, dan sama besar.

Pembiasan pada Lensa Cekung

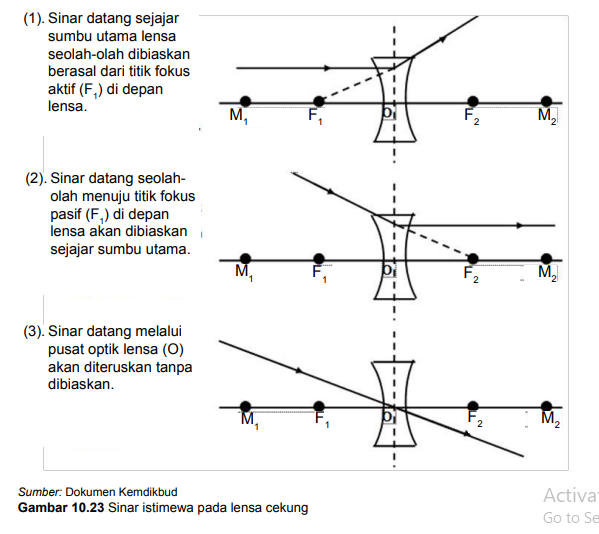

Pada pembiasan lensa cekung juga berlaku sinar-sinar istimewa ketika kita hendak membuat bayangan pada lensa. Sinar-sinar istimewa pada pembiasan cahaya oleh lensa cekung adalah sebagai berikut.

Jika ketiga sinar istimewa dilukiskan pada satu lensa, maka akan menunjukan letak bayangan, seperti Gambar 10. 24

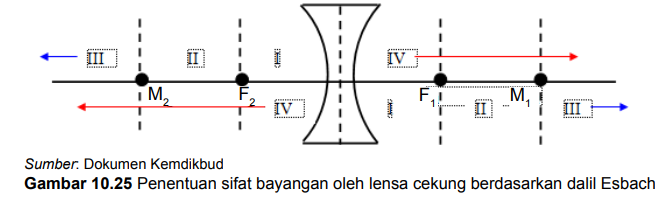

Sifat bayangan yang terbentuk pada lensa cekung bergantung pada posisi benda. Sifat bayangan pada lensa cekung dapat ditentukan melalui bantuan diagram sinar dan sinarsinar istimewa. Selain melaui kegiatan di atas, sifat-sifat bayangan benda oleh lensa cekung juga dapat ditentukan melalui dalil Esbach seperti pada lensa cembung. Perhatikan kembali dalil Esbach yang sudah pernah kamu pelajari sebelumnya, dan perhatikan gambar 10.25.

Catatan:

Untuk lensa cekung, benda yang terletak di depan lensa akan menghasilkan bayangan maya, tegak, diperkecil, dan terletak di depan lensa.

Persamaan pada Lensa

Persaman yang berlaku pada lensa cembung juga berlaku pada lensa cekung. Jadi, untuk menentukan hubungan antara jarak fokus (f), jarak bayangan (Si), dan jarak benda(So) adalah sebagai berikut

Kuat Lensa (D)

Setiap lensa mempunyai kemampuan yang berbeda-beda dalam mengumpulkan atau menyebarkan sinar. Kemampuan lensa dalam mengumpulkan atau menyebarkan sinar disebut kuat lensa (D) dan memiliki satuan dioptri. Kuat lensa merupakan kebalikan dari panjang fokus. Secara matematis dapat dinyatakan sebagai berikut.
